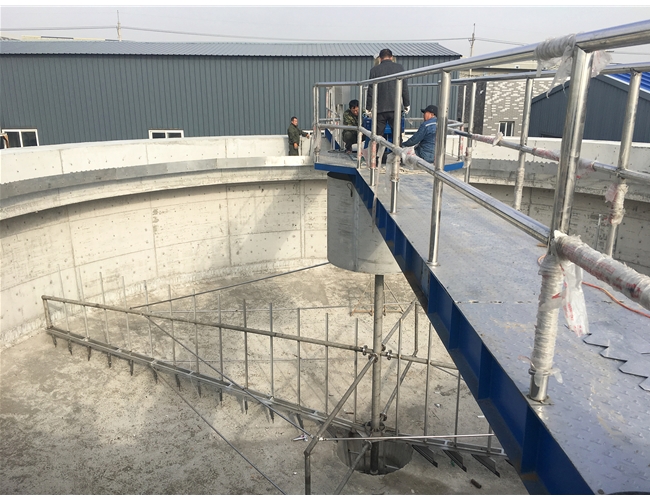

名稱：中心傳動刮吸泥機

詳細信息

一、用途

中心傳動結構一般用於池徑小於18m（一般單池水量小於600T/h）的各種圓形沉澱池底泥刮集，正常為中心進水中心排泥周邊出水。

二、工作原理

中心傳動驅動機構推動刮泥機構沿中心旋轉，固定於刮臂上的刮板將泥由池邊逐漸刮至池中心的集泥鬥中。刮泥板曲線對數螺旋線形，受力均勻，刮泥，當池底遇有障礙時，能自動提耙，保護機器不受傷害，驅動機構可有扭矩保護裝置，工作更加安全。

三、結構特點

中心傳動刮泥機
規格	適用池徑	電機功率	刮板外緣速度(m/min)		刮臂數	安裝尺寸(MM)
規格	適用池徑	電機功率	初沉池	二沉池	刮臂數	H	A	B	C	D
BYZX-6	6	0.55~1.1	2-3	1.5-2.5	2	140	340	320	105	420
BYZX-7	7					160
BYZX-8	8					180
BYZX-9	9					220
BYZX-10	10					250
BYZX-11	11					320
BYZX-12	12					360
BYZX-13	13					450
BYZX-14	14					500
BYZX-15	15	1.1~2.2				650
BYZX-16	16					800
BYZX-18	18					900

     1、一般采用****擺線減速機傳動，大扭矩（一般指大於10000N?m）則改用回轉支承結構，傳動穩定，力矩調整方便安全。
     2、耙臂角度可設定，以適應不同坡度（例i=1:10）。
     3、功能可擴展，如可增設力矩控製指示器和自動提耙機構。
     4、刮泥板采用橡膠組合結構，刮泥。
     5、結構簡單，安裝使用方便，操作、維護簡單。

四、主要技術參數:

中心傳動刮吸泥機
