一種具有對汙泥進行二次脫水的汙泥處理設備

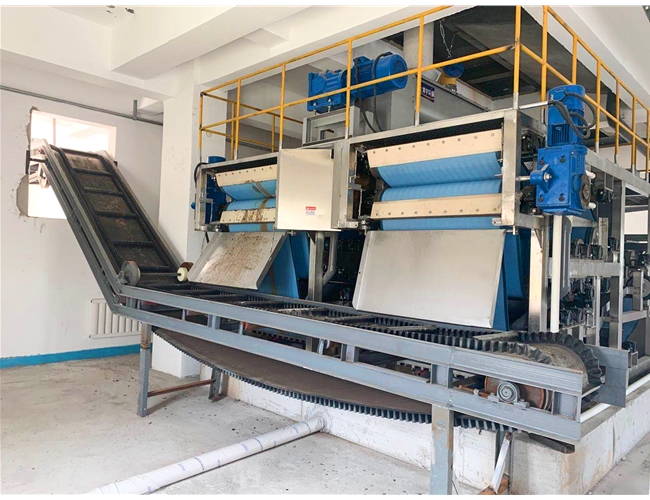

一種具有對汙泥進行二次脫水的汙泥處理設備，是工業汙泥處理裝置技術領域。汙泥二次脫水的主要目的是降低汙泥含水率、減少汙泥體積，同時連續汙泥深度脫水工藝具有工藝簡單、占地少、能耗低、脫水效果好、汙泥減量率高、操作連續簡便等顯著優勢，可節約占地50%以上，節約投資40%以上。

摘   要   附   圖

1、一種汙泥處理過程中的汙泥二次脫水設備，其特征在於，包括：

設置有汙泥改性機、汙泥二次脫水機、固體粉狀改性劑製藥裝置、液體改性劑投加裝置、幹泥皮帶輸送機、無軸螺旋輸送機、衝洗水泵、空壓機、電氣控製箱等；

2、如要求1所述的汙泥改性機，其特征在於：

破壞細胞壁、使膠體脫穩，從而起到降低汙泥持水性的作用，使結合水轉化為“脫穩水”；使汙泥“顆粒華”、“孔隙化”，有利於後續深度脫水階段的分布和脫水。。

3、如要求1所述的汙泥二次脫水機，其特征在於：

汙泥二次脫水機是本項目的核心，所有輥子高低分散布置，網帶的行走軌跡就形成了一個“S”形的排列，這樣的排列正好達到了設備壓榨的特性。由於濾帶的張力所產生的單位麵積壓力，直接與濾帶張力成正比，而與這些輥的直徑成反比。這些輥的直徑沿壓濾帶的運行方向遞減，能有效的給汙泥深度脫水。

4、如要求1所述的固體粉狀改性劑製藥裝置，其特征在於：

固體粉狀改性劑製藥裝置配有鋼結構架（含維修平台、走道和欄杆、爬梯和護筐等）和控製箱等安全可靠和有效運行所必需的附件，料倉具有防腐、防潮的具體措施。成品料倉為柱狀、底部為錐形封閉結構。

熟石灰粉由石灰粉料槽罐車運至使用現場，采用車載氣力輸送或者其它方式將粉料輸送至石灰粉的存儲料倉，由罐體的料位計測量料倉內石灰的多少，在罐體頂部有除塵裝置，預防大量的粉塵擴散到空氣中，汙染環境，在罐體底部錐部有震動器，防止粉料在底部形成大量的斑結，影響粉料的後續輸送。

5、如要求1所述的液體改性劑投加裝置，其特征在於：、

液體改性劑投加裝置含投加泵1台，作用是往改性混合機內投加藥劑，汙泥改性劑PH值呈酸性。

6、如要求1所述的幹泥皮帶輸送機，其特征在於：、

幹泥皮帶輸送機的使用範圍是采用傾斜運輸物料，從汙泥二次脫水機出來的幹泥物料由皮帶輸送機輸送到指定位置堆放。

7、如要求1所述的無軸螺旋輸送機，其特征在於：、

無軸螺旋輸送機采用全封閉輸送和易清洗的螺旋表麵，可保證環境衛生和所送物料不受汙染、不泄漏。無軸螺旋輸送機扭距大、能耗低。由於螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。

8、如要求1所述的衝洗水泵，其特征在於：、

衝洗水泵是對深度脫水機的網帶進行清洗，防止網帶長時間使用造成的堵塞問題，水的來源是自來水。

9、如要求1所述的空壓機，其特征在於：、

空壓機的作用就是對汙泥二次脫水機的漲緊裝置與調偏裝置（氣缸或者氣囊）進行充氣，對網帶進行充分的漲緊和糾正網帶跑偏問題，杜絕了由於網帶跑偏後對於網帶進行損壞。

一種具有對汙泥進行二次脫水的汙泥處理設備

技術領域

本套設備屬於工業汙泥處理技術領域，具體是一種對汙泥進行二次脫水的處理設備。

背景

隨著社會經濟的發展，我國目前的城市汙水處理廠約2200座，隨著中國城市化進程的加快，城市汙水處理廠仍不斷增加，汙泥產量也呈持續快速增長之勢。據不完全統計，全國每年產生含水80%的濕汙泥為3000多萬噸，並逐年以10 %左右遞增。

長期以來，我國在汙水處理廠從設計到運行，普遍存在“重水輕泥”的傾向。汙水處理廠出水水質是達標了，但汙泥處理處置基本處於緩慢發展狀態。要解決汙泥處理處置問題，首先必須強化汙泥“處理”與“ 處置”的基本概念問題。汙泥處理是將飽含水份的原生汙泥，通過濃縮、脫水及後續的生物活化處理使其達到穩定化狀態。汙泥處置是在汙泥減量化、穩定化處理後進行的zui終處理。

我國城鎮汙水廠普遍采用機械方式對汙泥進行脫水，脫水汙泥含水率一般在75～85％，呈膠質粘結狀。汙泥具有“四高”特點：一是含水率高；二是有機物含量高，很容易腐爛惡臭；三是重金屬含量較高；四是病菌含量高，含有大量的細菌、寄生蟲、病毒。汙泥不經過無害化處理，任意棄置，簡單填埋，容易汙染空氣、土壤和水源，嚴重威脅人體健康和環境安全，汙泥具有“環境殺手”之稱，因此世界上許多國將汙泥視為“危險品”，汙泥造成二次汙染後再去治理，將付出更高代價。

據《中國汙泥處理處置市場報告(2010版)》調研結果顯示，我國汙水處理廠所產生的汙泥，有80%沒有得到妥善處理，汙泥隨意堆放及所造成的汙染與再汙染問題已經凸顯出來，並且引起了社會的關注和國的重視。2010年初，住建部副部長仇保興稱，“十二五”將重點放在汙泥處置等方麵，應“千方百計地將汙泥處置搞上去”，鼓勵汙泥無害化後進行土地綜合利用。2010年11月26日環境保護部下發了《關於加強城鎮汙水處理廠汙泥汙染防治工作的通知》，《通知》明確要求：汙泥處理處置應遵循減量化、穩定化、無害化的原則。汙水處理廠新建、改建和擴建時，汙泥處理設施（汙泥穩定化和脫水設施）應當與汙水處理設施同時規劃、同時建設、同時投入運行。不具備汙泥處理能力的現有汙水處理廠，應當在本通知發布之日起2年內建成並運行汙泥處理設施。汙水處理廠以貯存（即不處理處置）為目的將汙泥運出廠界的，必須將汙泥脫水至含水率60%以下。要因地製宜，推動通過填埋、焚燒、建材綜合利用，現有工業窯爐（如電廠鍋爐、水泥窯等）共處置等方式，提高汙泥無害化處置率。透過《通知》精神，可謂“機遇與挑戰並存，希望與困難同在”

要實現汙泥的減量化、穩定化、無害化和綜合利用，達到節能減排和發展循環經濟的處置目標，汙泥脫水是汙泥處理處置的前提，隻有汙泥水分降至60%以下，資源化綜合利用才有可能。汙泥處理技術的關鍵是拿掉水分，然而汙泥的特性又決定了汙泥脫水處理的難度。這是因為：

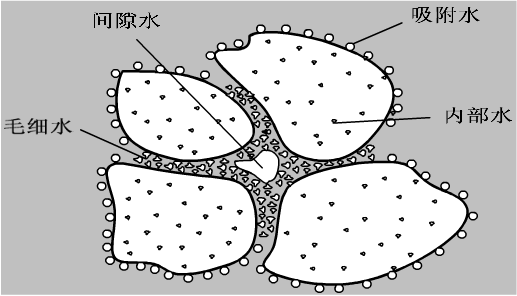

汙泥中所含水分大致分為四類：A、間隙水；B、毛細結合水；C、表麵吸附水；D、內部水。一種稱為“自由水”，後三種稱為“束縛水”。這四種水除了間隙水可以以物理方式壓濾以外，其他三種水表麵具有強大的負電子包裹著，它不能以物理壓濾析出。顆粒間的間隙水，約占汙泥水分的70%；毛細水，汙泥顆粒間的毛細管水，約占20%；顆粒的吸附水及顆粒內部水約占10%，汙泥脫水的對象是顆粒間的間隙水。如圖：

汙泥之所以含有大量的水分，除了間隙水外，另有很大一部分是由於其顆粒表麵特性和汙泥團的結構所決定的。汙泥顆粒表麵吸附有各種荷電離子以及由微生物在其代謝過程中分泌於細胞體外的胞外聚合物等組成。這些荷電離子和胞外聚合物具有很強的持水性。這些汙泥顆粒組成了汙泥團，形成許許多多的毛細孔管，汙泥顆粒表麵所持的水和毛細孔道中的水都為結合水，這種束縛水是不能用單純的機械法除掉。

汙泥脫水的難易，除與水分在汙泥中的存在形式有關外，還與汙泥顆粒的大小，汙泥比阻和有機物含量有關，汙泥顆粒越細、有機物含量越高、汙泥比阻越大，其脫水的難度就越大。

另外，由於汙泥中含有大量的蛋白質、脂肪及其它碳水化合物等高濃度有機物，導致汙泥的粘度較大、含水率較高、固液分離性能差。

公司采用汙泥表麵活化破壁改性解放束縛水匹配機械即壓濾又壓榨相結合的集成技術

此項技術係沿用1979年西方興起的汙泥脫水技術思路，而在我國引用至今也有7-8年的曆史，其核心主要通過“無機化學納米調質與板框壓濾壓榨匹配”，此技術目前正在興起發展中。

公司根據西方提出的汙泥處理技術思路，結合我國國情和節能減排環保政策，在廣泛學習和研究國內同行有關汙泥處理技術的基礎上，集眾家之所長，摸索出了一整套適合我國國情的汙泥處理實用型新技術-汙泥表麵活化破壁改性與機械壓濾壓榨深度脫水集成技術，並在關聯節點做了不斷優化完善，目前已走向市場。

附圖說明

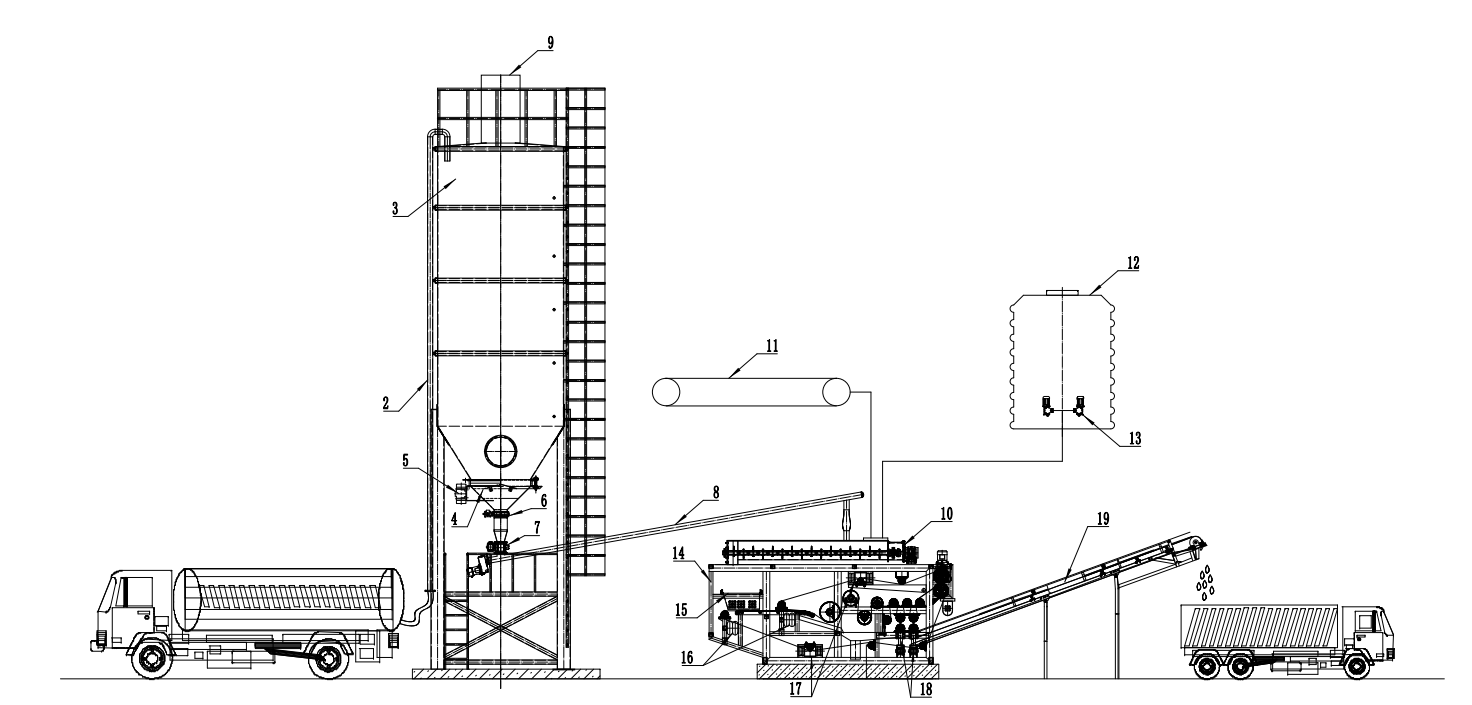

圖1為本發明提供二次脫水設備的結構示意圖；

具體實施方式

如圖1所示，本發明提供的一種汙泥二次脫水設備，包括設置有3石灰料倉、8石灰傾斜螺旋、10汙泥改性機、12汙泥改性劑、14汙泥二次脫水設備主機、19皮帶輸送機。

其中石灰料倉3內包括設置有倉頂除塵器9（防止石灰粉塵飄落出料倉，對大氣環境產生不必要的汙染）、活化料鬥4與振動器5（振動給料鬥破拱性能好,對於料倉內的各種粉狀及粒狀物料都能實現破拱和連續均勻排料,可消除不同粒度、不同比重的混合物料在進入料倉時的偏析現象。其結構簡單，工作可靠，運轉平穩，噪音小，動力消耗少，使用壽命長，維修工作量小,生產率的調節範圍大。適用於圓形、方形、鋼質或混凝土的料倉。可以實現完全密封輸送，粉塵不外揚，不汙染環境。）粉塵蝶閥6、旋轉閥7（用於安裝在負壓下工作的卸料器的排料口處，上部接受卸料器排出的物料，依靠旋轉的葉輪起著輸送物料的作用，又擔負著密封的作用，防止氣力輸送過程中從排料口吸入空氣，保證卸料器的正常排料做為一種特殊的卸料裝備,在清潔和清洗工作中起到了很大的作用）

一次脫水汙泥11由無軸螺旋輸送機輸送到汙泥改性機10內，汙泥改性劑12由計量泵13輸送到汙泥改性機10內（改性劑主要作用原理：破壞細胞壁、使膠體脫穩，從而起到降低汙泥持水性的作用，使結合水轉化為“脫穩水”；使汙泥“顆粒華”、“孔隙化”，有利於後續深度脫水階段的分布和脫水）。，石灰料倉內石灰由傾斜螺旋8輸送到汙泥改性機10內，三種物料在汙泥改性混合機內快速、均勻的混合，同時輸送到布料器15內，由布料器15均勻布料後進入二次脫水設備主機上，16為二次脫水設備主機的漲緊裝置，充分的把濾帶漲緊到合理的程度。17為二次脫水設備主機的糾偏裝置，防止濾帶在運行過程中過分的往設備的一側進行跑偏，造成不必要的損失。18為濾帶對壓裝置，在汙泥進行到後續S彎輥後，汙泥本身的含水率已經降到低值，漲緊裝置負責漲緊濾帶對汙泥進行壓榨，為汙泥再進一步的脫水。二次脫水設備主要工作原理：反複、多次高壓壓榨改性汙泥，使壓榨汙泥形成5-10mm多孔隙薄片狀，確保脫穩後的水分被充分擠出。

深度脫水後的汙泥的持水性大幅度降低，且泥餅孔隙率大，由19皮帶輸送機輸送到指定位置，放置固化後汙泥含水率持續降低。

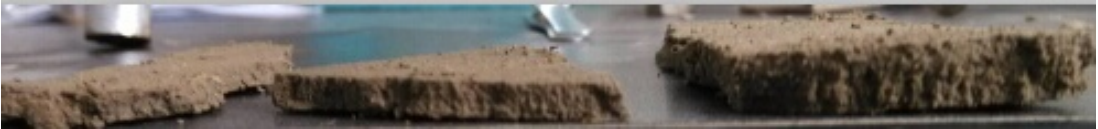

             圖2 經連續深度脫水壓榨機深度脫水後泥餅（多孔薄片狀）

本公司提供的一種汙泥二次脫水設備，該汙泥二次脫水設備可用於汙泥處理中的環節，減輕了後續設備使用量，提高了工作效率。
